Esta prueba analiza la conexion entre dispositivos y uso de cableado, conversion IPv4 de Binario a Decimal y aplicacion de IPv6
Info

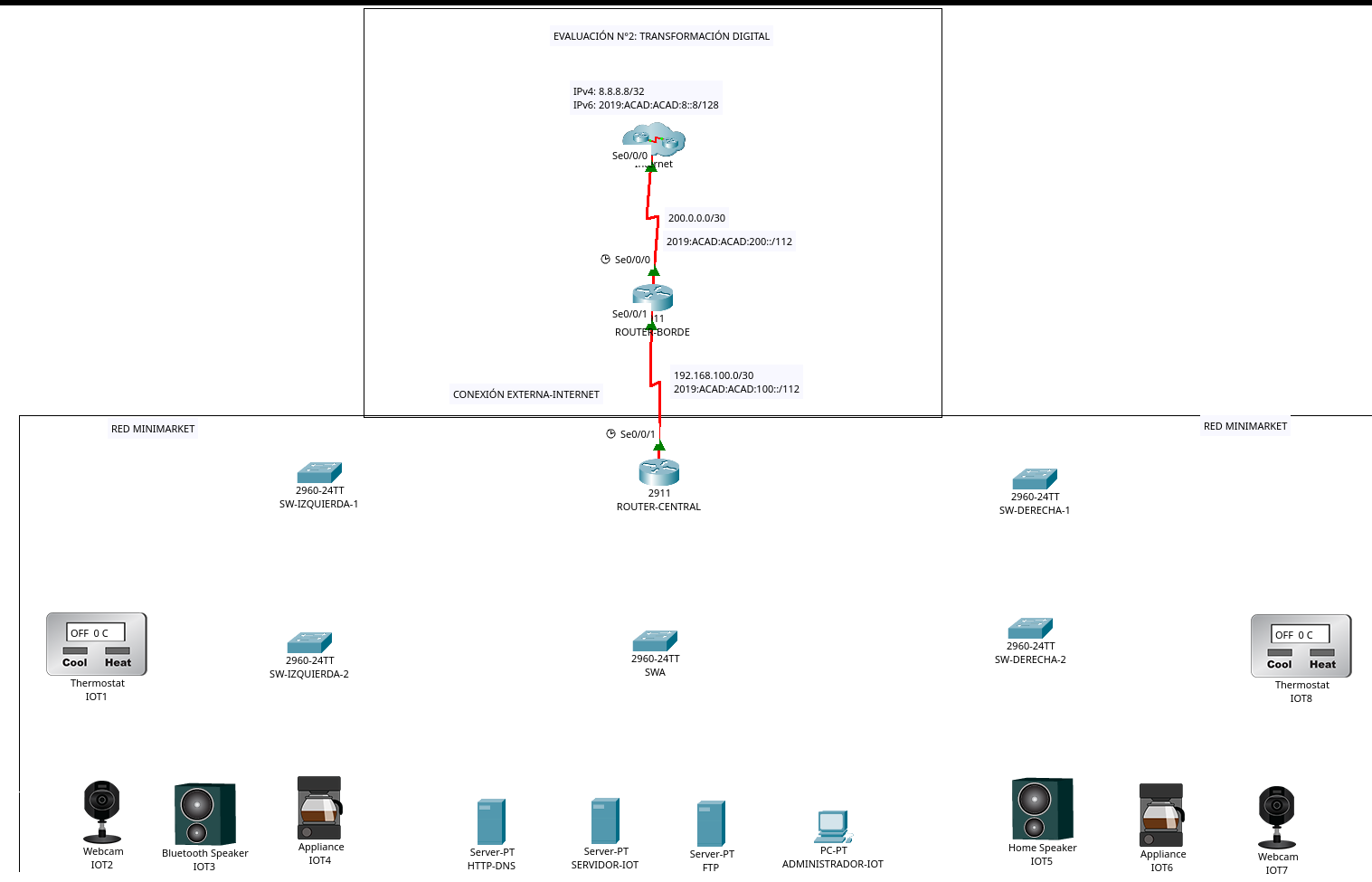

Topologia
Contexto del Cliente: El minimarket “Doña Juanita” visto en la clase anterior, presentó una caída en sus ventas del 20% durante el 2018, El Gerente General Benjamín Toledo, ha contratado sus servicios como consultor TIC para que presente una solución tecnológica que permita revertir esta situación, logrando mejorar las ventas y experiencias del cliente. Se propusieron soluciones basadas en conectividad e IOT, que podrían ayudar a mejorar las ventas del minimarket, en el cual se ha elegido un prototipo, el cual será implementado y puesto a prueba, según las etapas del Desing Thinking. Por tal motivo, su labor como consultor TIC, será la implementación de dicho prototipo, el testeo de la solución y análisis global de la solución que se realizará en dependencias del cliente. Para esta actividad dispone de 120 minutos.
- Conectorizacion de Dispositivos de Red
- Realizar la interconexión de dispositivos de red, utilizando cableado adecuado para aquello, y realización la conexión según la información proporcionada en las siguientes tablas:
| Dispositivo | Interfaz | Conecta a | Interfaz a |
|---|---|---|---|
| Router Central | G0/1 | SW-Izquierda-1 | G0/1 |
| == | G0/2 | SWA | G0/2 |
| == | G0/3 | SW-Derecha-1 | G0/1 |
| --- | |||
| SW-Izquierda-1 | G0/2 | SW-Izquierda-2 | G0/2 |
| SW-Derecha-1 | G0/2 | SW-Derecha-2 | G0/2 |
| --- | |||
| SW-Izquierda-2 | F0/3 | IOT1 | F0 |
| == | F0/9 | IOT2 | F0 |
| == | F0/12 | IOT3 | F0 |
| == | F0/6 | IOT4 | F0 |
| --- | |||
| SWA | F0/24 | HTTP-DNS | F0 |
| == | F0/16 | Servidor-IOT | F0 |
| == | F0/12 | FTP | F0 |
| == | F0/10 | Administrador-IOT | F0 |
| --- | |||
| SW-Derecha-2 | F0/10 | IOT5 | F0 |
| == | F0/15 | IOT6 | F0 |
| == | F0/20 | IOT7 | F0 |
| == | F0/5 | IOT8 | F0 |
- Asignacion Direccionamiento IPv4
- Realizar asignación de direccionamiento IPv4 a equipos finales y equipos de IOT, según la información que se proporciona a continuación:
- Comprobar que los equipos tengan conectividad entre ellos, a nivel de IPv4.
| Dispositivo | Direccion IPv4 (Binario) | Mascara de Subred | Default-Gateway | DNS |
|---|---|---|---|---|
| IOT1 | 11000000.10101000.00001010.00001010 | /25 | .1 | IP HTTP-DNS |
| IOT2 | 11000000.10101000.00001010.01010000 | /25 | .1 | IP HTTP-DNS |
| IOT3 | 11000000.10101000.00001010.01000110 | /25 | .1 | IP HTTP-DNS |
| IOT4 | 11000000.10101000.00001010.01001101 | /25 | .1 | IP HTTP-DNS |
| IOT5 | 11000000.10101000.00011001.00000101 | /26 | .1 | IP HTTP-DNS |
| IOT6 | 11000000.10101000.00011001.00001010 | /26 | .1 | IP HTTP-DNS |
| IOT7 | 11000000.10101000.00011001.00111100 | /26 | .1 | IP HTTP-DNS |
| IOT8 | 11000000.10101000.00011001.00011110 | /26 | .1 | IP HTTP-DNS |
| HTTP-DNS | 11000000.10101000.00110010.00010100 | /27 | .1 | IP HTTP-DNS |
| Servidor-IOT | 11000000.10101000.00110010.00001010 | /27 | .1 | IP HTTP-DNS |
| FTP | 11000000.10101000.00110010.00001111 | /27 | .1 | IP HTTP-DNS |
| Administrador-IOT | 11000000.10101000.00110010.00000101 | /27 | .1 | IP HTTP-DNS |
- Asignacion Direccionamiento IPv6
- Realizar asignación de direccionamiento IPv6 de la forma más resumida a equipos finales y equipos de IOT, según la información que se proporciona a continuación:
- Comprobar que los equipos tengan conectividad entre ellos, a nivel de IPv6.
| Dispositivo | Direccionamiento IPv6 | Prefijo | Link-Local | Default-Gateway | DNS-Server |
|---|---|---|---|---|---|
| IOT1 | 2019:ACAD:ACAD:0001:1235:0500:AAAA:0000 | /64 | FE80::A | ::1 | IPv6 HTTP-DNS |
| IOT2 | 2019:ACAD:ACAD:0001:0000:0000:5555:0888 | /64 | FE80::B | ::1 | IPv6 HTTP-DNS |
| IOT3 | 2019:ACAD:ACAD:0001:0004:0005:0000:0066 | /64 | FE80::C | ::1 | IPv6 HTTP-DNS |
| IOT4 | 2019:ACAD:ACAD:0001:0005:0000:0003:0002 | /64 | FE80::D | ::1 | IPv6 HTTP-DNS |
| IOT5 | 2019:ACAD:ACAD:0009:0000:0000:0000:AAAA | /64 | FE80::AA | ::1 | IPv6 HTTP-DNS |
| IOT6 | 2019:ACAD:ACAD:0009:0000:5555:0004:0333 | /64 | FE80::BB | ::1 | IPv6 HTTP-DNS |
| IOT7 | 2019:ACAD:ACAD:0009:0000:0055:0000:0033 | /64 | FE80::CC | ::1 | IPv6 HTTP-DNS |
| IOT8 | 2019:ACAD:ACAD:0009:0000:AAAA:BBBB:CCCC | /64 | FE80::DD | ::1 | IPv6 HTTP-DNS |
| HTTP-DNS | 2019:ACAD:ACAD:0003:0000:0000:0000:AAAA | /64 | FE80::1 | ::1 | IPv6 HTTP-DNS |
| Servidor-IOT | 2019:ACAD:ACAD:0003:ABCD:4567:0000:0001 | /64 | FE80::2 | ::1 | IPv6 HTTP-DNS |
| FTP | 2019:ACAD:ACAD:0003:0000:0000:0000:BBBB | /64 | FE80::3 | ::1 | IPv6 HTTP-DNS |
| Administrador-IOT | 2019:ACAD:ACAD:0003:AAAA:BBBB:CCCC:FFFFE | /64 | FE80::4 | ::1 | IPv6 HTTP-DNS |
- Revision de Conectividad y Servicios de la empresa
- Realizar la interconexión de los dispositivos de IOT de la red, para lo cual deberá ingresar a cada dispositivo, y en la sección de configuración correspondiente, deberá indicar el modo de conexión del servidor de IOT, deberá colocar la dirección IPv4 del servidor IOT, y el usuario de la conexión será “transformacion” y la password “digital”
- Comprobar desde el PC “ADMINISTRADOR-IOT”, que pueda manipular los equipos de IOT y observar su funcionamiento para la red del minimarket.
- Revisar desde el PC de la red, el acceso a la página web de
www.transformaciondigital.clcomprobando el funcionamiento de la misma.
- Reflexion sobre prototipo y testeo
- En documento anexo, deberá reflexionar y responder sobre el prototipo implementado y las pruebas realizadas para su funcionamiento.
