Info
Forma Utilizada
Yo utilize la Forma A
La informacion esta disponible en Copyparty - ET
Topologia
Video Apoyo ET
Contexto

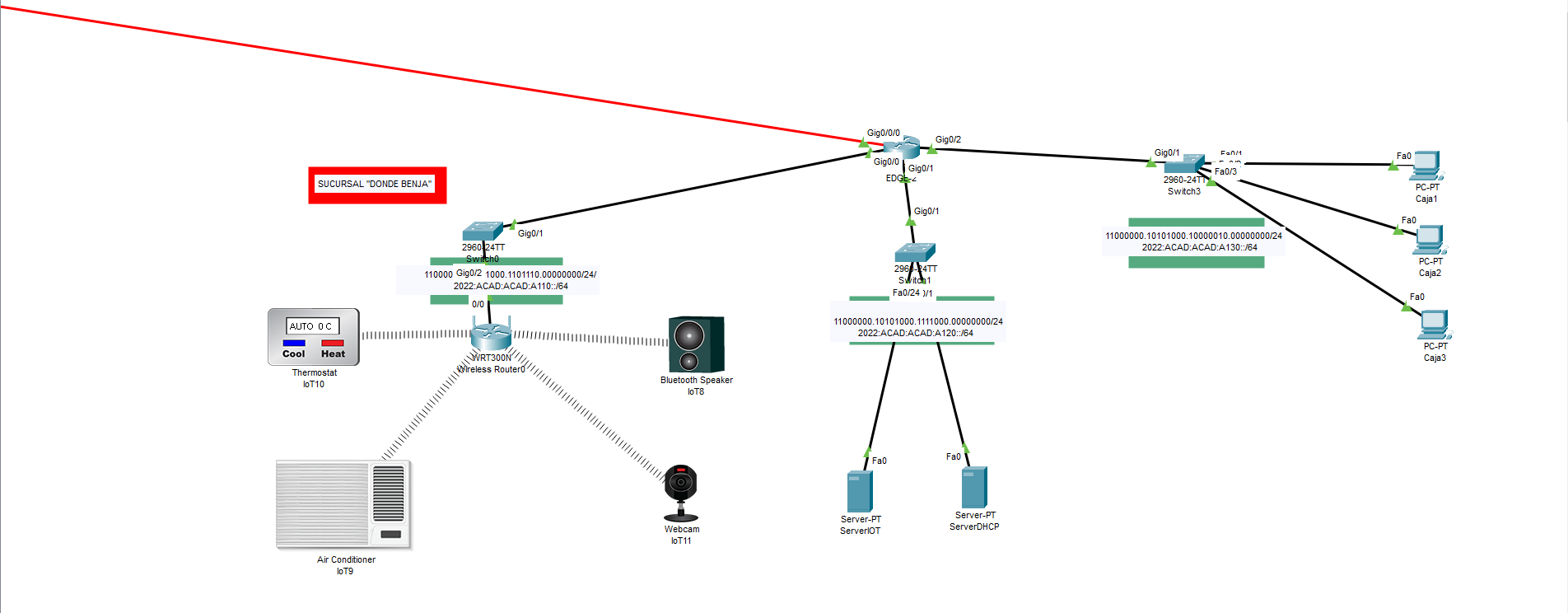

Durante el presente año, el minimarket “La Esquina” realizó un plan para poder mejorar la atención y calidad a sus clientes, y, además, revertir las caídas de sus ventas que había presentado en el año anterior. Por lo anterior, se realizaron implementaciones en su sucursal, que implicó la instalación de dispositivos de IoT, la incorporación de equipamiento inalámbrico, como también la incorporación de ciberseguridad, para poder proteger los dispositivos en su infraestructura de red. A continuación, se muestra la última mejora realizado en la sucursal del minimarket. (Figura1).
Gracias a todas las innovaciones realizadas, el minimarket “La Esquina” incremento notablemente sus ventas y una mejora en el servicio de atención a sus clientes, haciendo que su propietario Benjamín Toledo, haya determinado la expansión de su negocio con la instalación de un nuevo minimarket en otra comuna de la ciudad, llamado “Donde Benja”. El lugar donde se emplazará el nuevo local es un barrio relativamente nuevo, donde viven mayoritariamente personas jóvenes y familias con hijos en etapa escolar y preescolar.
Por tal motivo, han contratado a su equipo de trabajo para la implementación de la red en la nueva sucursal, además de la propuesta de soluciones tecnológicas, que permitan poder conocer en tiempo real la opinión de los clientes que concurran a este nuevo local.
Informe
En esta etapa, el grupo de estudiantes deberá indagar, desarrollar y documentar elementos que el minimarket “Donde Benja” requiere para la implementación y puesta en funcionamiento del nuevo local para la comunidad. Este nuevo local, tiene dimensiones similares al local “Doña Juanita” al igual que los elementos de red utilizados y servicios. Sin embargo, se necesita adicionalmente incorporar dentro del local una pequeña zona de góndolas con frutas y verduras, las que deben mantenerse a una temperatura constante y no superior a 20°C para conservar los productos frescos.
El documento deberá abordar los siguientes aspectos:
- Incluir diagrama de la red, que será implementado en nuevo local (este debe ser realizado en simulador Cisco Packet Tracer)
- Transforme las direcciones IPv4 que están en formato binario a formato decimal, según diagrama de red.
- Indicar los medios de transmisión y sus características generales, que serán usado en la nueva sucursal, señalando en que capa del modelo OSI operan.
- Mencionar los dispositivos de capa 2 que serán requeridos. Señalando marca, modelo y características principales.
- Mencionar los dispositivos de capa 3 que serán requeridos. Señalando marca, modelo y características principales.
- Hay que indicar que configuraciones en equipamiento inalámbricos realizarán, para permitir la interconexión de equipos IoT entre ellos y hacia la red externa que tendrá el nuevo local. Entre las configuraciones, debe incluir direccionamiento IP, cantidad de IP a entregar, SSID, Canales a utilizar.
- Ha de indicar las configuraciones de Ciberseguridad son requeridos en los dispositivos IoT, para mantener la seguridad de estos equipos, tales como uso de contraseñas seguras para la conexión de los dispositivos hacia la red inalámbricas.
- Mencionar que servicios de red que serán requeridos en la nueva sucursal, tales como HTTP/HTTPS, DNS, DHCP, FTP, entre otros.
- El Gerente General de “La Esquina”, le indica que necesita obtener información al instante de los comentarios y opiniones que dan sus clientes con respecto al local, las mejoras o cambios que son requeridos. La información se requiere que sea geolocalizada y en el menor tiempo posible. Por tal motivo, hay que indicar que solución permite cumplir lo requerido por el Gerente General, indicando soluciones y que Tecnologías Emergentes son requeridas para este fin.
Packet Tracer
Utilizando el simulador CISCO Packet Tracer, deberá entregar un prototipo de red para sucursal “Donde Benja” en donde debe incorporar dispositivos de capa 2, capa 3 e Internet de las cosas. Además, deberán realizar la configuración de la topología de red de esta nueva sucursal, la cual estará previamente conectada con el primer minimarket. Para este fin, el proveedor de servicios, le entregará direccionamiento IPv4/IPv6 para las distintas redes que tendrá este nuevo local. Antes de finalizar compruebe en funcionamiento de la red y la conectividad total de los dispositivos.
Presentacion
Para el día asignado para la evaluación de la asignatura, el equipo de trabajo deberá realizar una presentación que contemple los puntos abordados en el informe de trabajo, como también la demostración del funcionamiento de la red.
Esta presentación tendrá una duración máxima de 15 minutos, dejando 5 minutos para las preguntas que realizará el docente de la asignatura.
